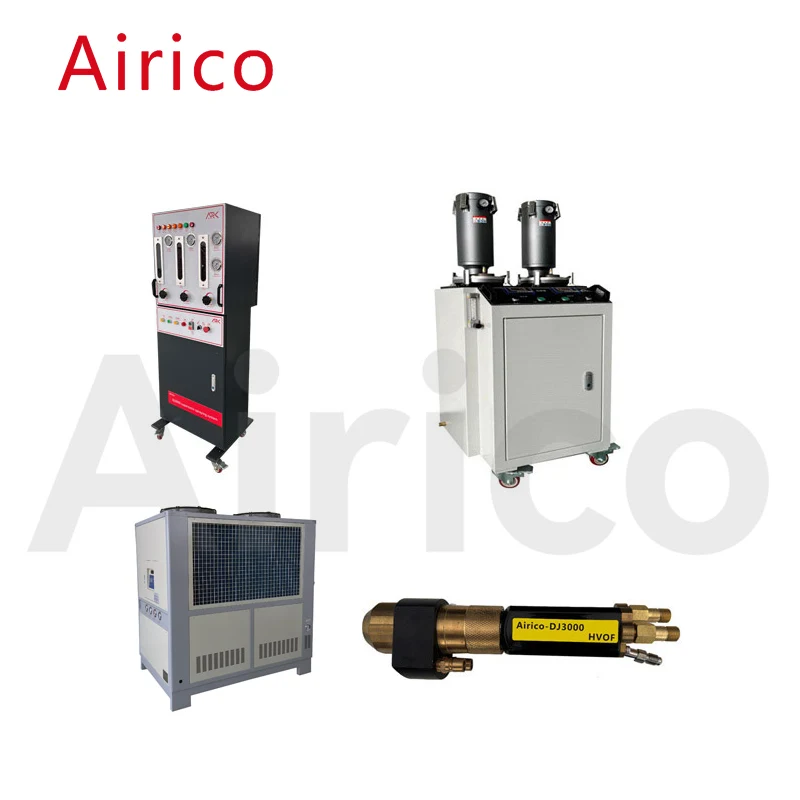

O sistema de pulverização por chama supersônica Airico-DJ3000 possui níveis avançados em comparação com produtos estrangeiros similares, com desempenho superior e fácil operação. Ele pode realizar a operação automatizada do processo de pulverização, monitorar o sistema em tempo real, controlar dinamicamente o processo de trabalho da pistola de pulverização e responder imediatamente a falhas do sistema.
|
Número |
Projeto |
Parâmetros básicos |
|
1 |
Fonte de alimentação de entrada |
AC220V monofásico、50hz |
|
2 |
Potência de entrada |
300 W |
|
3 |
Tipo de controle |
Controle CLP |
|
4 |
Tipo e pressão do gás |
Propano 0,65Mpa |
|
5 |
Pressão de oxigênio |
1,2Mpa |
|
6 |
Pressão do ar |
0,8Mpa |
|
7 |
Pressão de nitrogênio |
1,2Mpa |
|
8 |
Pressão de hidrogênio |
0,3-0,4Mpa |
|
9 |
Dimensões do gabinete de controle |
600x600x1760mm |
|
10 |
Peso do gabinete de controle |
130KG |
O alimentador de pó para pulverização por chama supersônico de alta velocidade Airico-DJ3000 é um dispositivo usado para armazenar pó para pulverização e entregá-lo à pistola de pulverização de acordo com os requisitos do processo. O gás nitrogênio é usado como gás de alimentação de pó, e o pó pulverizado é transportado para a saída do alimentador de pó através da vibração de atomização do gás de alimentação de pó. Ele sai do balde de alimentação de pó junto com o gás de alimentação de pó e entra na pistola pulverizadora. A velocidade de alimentação do pó pode ser ajustada ajustando o potenciômetro no painel do gabinete de controle.
|
Número |
Projeto |
Parâmetros básicos |
|
1 |
Método de entrega de pó |
Raspador tipo pneumático |
|
2 |
Capacidade dupla do tubo |
6,0L |
|
3 |
Envio de gás em pó |
Azoto |
|
4 |
Pressão de ar de entrega de pó |
1,2-1,3Mpa |
|
5 |
Taxa de alimentação de pó |
0-160g/min |
|
6 |
Precisão de entrega de pó |
±1% |
|
7 |
Taxa de fluxo de gás de entrega de pó |
400-800L/h |
|
8 |
Dimensões externas do alimentador de pó |
500x460x1300mm |
|
9 |
Peso do alimentador de pó |
50KG |
O acionamento do compressor duplo reduz o volume geral da máquina e aumenta o seu espaço; Usado principalmente para resfriar efetivamente o bico e o anel de vedação, alcançando o objetivo de prolongar a vida útil do bico e do anel de vedação.
|
Número |
Projeto |
Parâmetros básicos |
||
|
1 |
Aparência da unidade |
1330x780x1310mm |
||
|
2 |
Capacidade de circulação de água |
250KG |
||
|
3 |
Capacidade de refrigeração |
32,2 kW |
||
|
4 |
Flutuações na temperatura da água de saída |
5℃ |
||
|
5 |
Fonte de energia |
3P AC380 50Hz/60Hz |
||
|
6 |
Compressor |
Compressor duplo |
Origem: Daikin, Japão |
|
|
7 |
Pressão de saída |
4-8KG ajustável |
Taxa de fluxo de efluentes |
4m³/h |
|
8 |
Bomba de circulação externa |
Potência nominal 1,1KW |
Corrente nominal 1,5A |
|
|
9 |
Quantidade de injeção de refrigerante |
11KG |
Meios de refrigeração |
F22 |
|
10 |
Potência do ventilador |
85Wx2 |
||
|
11 |
Potência total de entrada |
13,5 kW |
||
|
12 |
Peso |
450KG |
||
A pistola de pulverização de chama supersônica Airico-DJ3000 usa propano como combustível, oxigênio como gás auxiliar de combustão, ar e água como carvão de resfriamento e nitrogênio como alimentação de pó; A pistola de pulverização pode funcionar de forma contínua e estável por um longo tempo.
|
Número |
Projeto |
Parâmetros básicos |
|
1 |
Velocidade da chama |
2800m/s |
|
2 |
Temperatura da chama |
3200 ℃ |
|
3 |
Potência da pistola de pulverização |
100KW （Valor de conversão） |
|
4 |
Velocidade das partículas de pó |
550-650m/s |
|
5 |
Método de resfriamento |
Resfriamento a água/resfriamento a ar |
|
6 |
Taxa de fluxo de água de resfriamento |
9,5L/min |
|
7 |
Porosidade do revestimento |
<1% |
|
8 |
Força de ligação |
>70Mpa |
|
9 |
Tamanho de pó adequado para pulverização |
5-120μm |
|
10 |
Pressão de gás (propano) |
0,65Mpa |
|
11 |
Pressão de oxigênio |
1,1Mpa |
|
12 |
Pressão do arA |
0,75Mpa |
|
13 |
Pressão de nitrogênio |
1,2Mpa |
|
14 |
Pressão de hidrogênio |
0,35Mpa |
|
15 |
Dimensões externas da pistola de pulverização |
420x230x50 |
|
16 |
Peso da pistola |
2,8kg |
