Sistema de pulverização supersônica

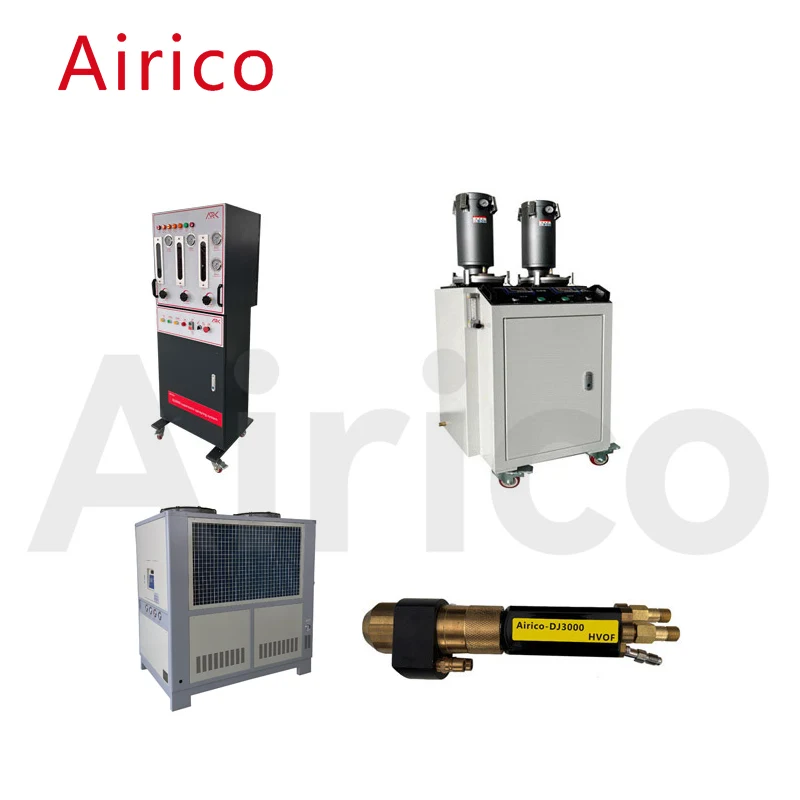

Bem-vindo ao comprar o sistema de pulverização supersônica Airico-DJ3000 desenvolvido e fabricado de forma independente pela Suzhou Airico Machinery Equipment Co., Ltd. Ele não apenas tem desempenho superior e está em nível avançado no país e no exterior, mas também pode realizar a automação da pulverização processo, tornando o processo de produção mais conveniente.

Suzhou Airico Machinery Equipment Co., Ltd. é um fabricante chinês que está profundamente engajado na pesquisa, desenvolvimento e fabricação de equipamentos de pulverização há muitos anos. Reuniu um grupo de talentos profissionais e absorveu tecnologia estrangeira. Foi a primeira na China a desenvolver equipamentos de plasma controlados por tela sensível ao toque (Airico-180) (Airico-3710) (Airico-100), equipamentos de pulverização supersônica (Airico-500) (Airoco-8800) (Airico-M2plus) (Airico- M3plus), equipamentos de pulverização a arco (Airoco400-Airico1000), amplamente utilizados na indústria de pulverização.

O sistema de pulverização supersônico usa propano, propileno e outros gases hidrocarbonetos ou combustíveis líquidos e oxigênio de alta pressão para queimar em uma câmara de combustão ou bocal especial para produzir um fluxo de chama de alta temperatura e alta pressão (a temperatura pode chegar a 3200 ℃), e a velocidade da chama é tão alta quanto 15002000m/s ou mais. Em seguida, o pó é enviado para a chama axial ou radialmente para produzir partículas fundidas ou semifundidas, e as partículas são depositadas na superfície do substrato pré-tratado em alta velocidade (300-600 m/s) para formar um revestimento.

A velocidade da chama do sistema de pulverização supersônico é muito rápida, o que confere às partículas de pulverização uma energia cinética extremamente alta, permitindo que colidam em alta velocidade, tornando as partículas no revestimento mais firmemente conectadas e tendo excelente resistência ao desgaste e à corrosão. Portanto, o sistema de pulverização supersônico é amplamente utilizado na indústria aeroespacial, fabricação de automóveis, energia, indústria química, medicina e defesa nacional.

Armário de controle Airico-DJ3000 para sistema de pulverização supersônica

O sistema de pulverização por chama supersônica Airico-DJ3000 possui níveis avançados em comparação com produtos estrangeiros similares, com desempenho superior e fácil operação. Ele pode realizar a operação automatizada do processo de pulverização, monitorar o sistema em tempo real, controlar dinamicamente o processo de trabalho da pistola de pulverização e responder imediatamente a falhas do sistema.

Tabela de parâmetros Airico-DJ3000 do gabinete de controle supersônico

Número	Projeto	Parâmetros básicos
1	Fonte de alimentação de entrada	AC220V monofásico、50hz
2	Potência de entrada	300 W
3	Tipo de controle	Controle CLP
4	Tipo e pressão do gás	Propano 0,65Mpa
5	Pressão de oxigênio	1,2Mpa
6	Pressão do ar	0,8Mpa
7	Pressão de nitrogênio	1,2Mpa
8	Pressão de hidrogênio	0,3-0,4Mpa
9	Dimensões do gabinete de controle	600x600x1760mm
10	Peso do gabinete de controle	130KG

Alimentador de pó para sistema de pulverização supersônico

O alimentador de pó para pulverização por chama supersônico de alta velocidade Airico-DJ3000 é um dispositivo usado para armazenar pó para pulverização e entregá-lo à pistola de pulverização de acordo com os requisitos do processo. O gás nitrogênio é usado como gás de alimentação de pó, e o pó pulverizado é transportado para a saída do alimentador de pó através da vibração de atomização do gás de alimentação de pó. Ele sai do balde de alimentação de pó junto com o gás de alimentação de pó e entra na pistola pulverizadora. A velocidade de alimentação do pó pode ser ajustada ajustando o potenciômetro no painel do gabinete de controle.

Parâmetros Airico-DJ3000 do alimentador de pó para sistema de pulverização supersônico

Número	Projeto	Parâmetros básicos
1	Método de entrega de pó	Raspador tipo pneumático
2	Capacidade dupla do tubo	6,0L
3	Envio de gás em pó	Azoto
4	Pressão de ar de entrega de pó	1,2-1,3Mpa
5	Taxa de alimentação de pó	0-160g/min
6	Precisão de entrega de pó	±1%
7	Taxa de fluxo de gás de entrega de pó	400-800L/h
8	Dimensões externas do alimentador de pó	500x460x1300mm
9	Peso do alimentador de pó	50KG

Sistema de resfriamento para sistema de pulverização supersônico

O acionamento do compressor duplo reduz o volume geral da máquina e aumenta o seu espaço; Usado principalmente para resfriar efetivamente o bico e o anel de vedação, alcançando o objetivo de prolongar a vida útil do bico e do anel de vedação.

Airico-DJ3000 Tabela de parâmetros do sistema de refrigeração para sistema de pulverização supersônica

Número	Projeto	Parâmetros básicos
1	Aparência da unidade	1330x780x1310mm
2	Capacidade de circulação de água	250KG
3	Capacidade de refrigeração	32,2 kW
4	Flutuações na temperatura da água de saída	5℃
5	Fonte de energia	3P AC380 50 Hz/60 Hz
6	Compressor	Compressor duplo	Origem: Daikin, Japão
7	Pressão de saída	4-8KG ajustável	Taxa de fluxo de efluentes	4m³/h
8	Bomba de circulação externa	Potência nominal 1,1KW	Corrente nominal 1,5A
9	Quantidade de injeção de refrigerante	11KG	Meios de refrigeração	F22
10	Potência do ventilador	85Wx2
11	Potência total de entrada	13,5 kW
12	Peso	450KG

Pistola de pulverização para equipamento de pulverização ultrassônica

A pistola de pulverização de chama supersônica Airico-DJ3000 usa propano como combustível, oxigênio como gás auxiliar de combustão, ar e água como carvão de resfriamento e nitrogênio como alimentação de pó; A pistola de pulverização pode funcionar de forma contínua e estável por um longo tempo.

Tabela de parâmetros Airico-DJ3000 da pistola de pulverização para sistema de pulverização supersônica

Número	Projeto	Parâmetros básicos
1	Velocidade da chama	2800m/s
2	Temperatura da chama	3200 ℃
3	Potência da pistola de pulverização	100KW （Valor de conversão）
4	Velocidade das partículas de pó	550-650m/s
5	Método de resfriamento	Resfriamento a água/resfriamento a ar
6	Taxa de fluxo de água de resfriamento	9,5L/min
7	Porosidade do revestimento	<1%
8	Força de ligação	>70Mpa
9	Tamanho de pó adequado para pulverização	5-120μm
10	Pressão de gás (propano)	0,65Mpa
11	Pressão de oxigênio	1,1Mpa
12	Pressão do arA	0,75Mpa
13	Pressão de nitrogênio	1,2Mpa
14	Pressão de hidrogênio	0,35Mpa
15	Dimensões externas da pistola de pulverização	420x230x50
16	Peso da pistola	2,8kg
