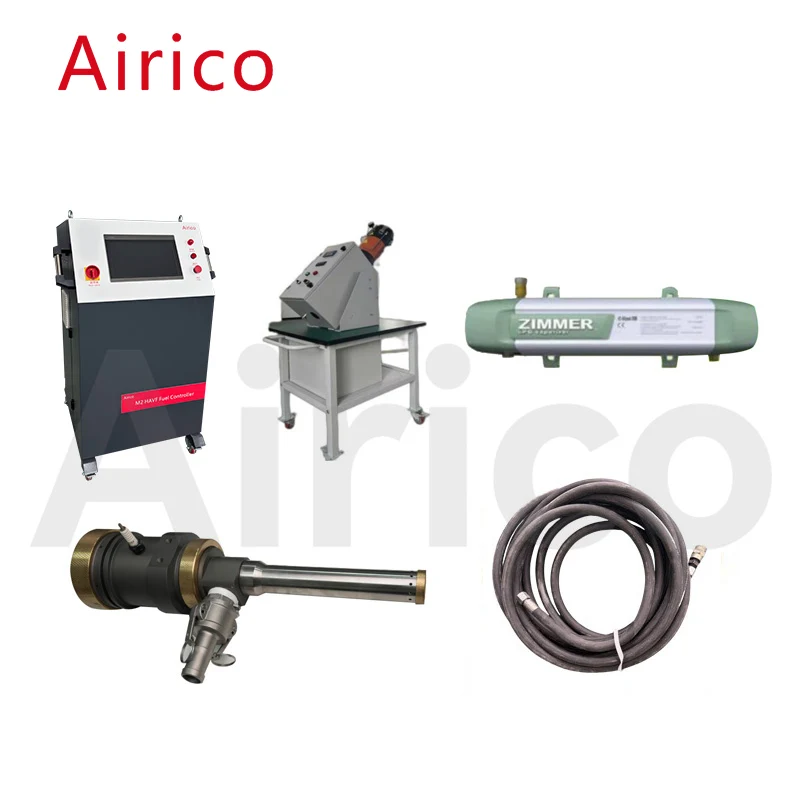

O sistema de controle de pulverização a frio Airico-M2 possui níveis avançados em comparação com produtos similares estrangeiros, com desempenho superior e fácil operação. Ele pode alcançar operação totalmente digital do processo de pulverização e monitoramento em tempo real dos parâmetros de pulverização do sistema, que pode responder imediatamente a falhas do sistema.
|
Número |
Projeto |
Parâmetros básicos |
|
1 |
Tipo de controle |
Tela sensível ao toque + medidor de fluxo de massa MFC + controle PLC Siemens |
|
2 |
Potência nominal |
550W |
|
3 |
Tensão de alimentação |
AC220V 50Hz |
|
4 |
Ambiente de trabalho |
Interior, temperatura ambiente |
|
5 |
Pressão/taxa de fluxo de querosene |
1,2Mpa 15~24L/h |
|
6 |
Pressão/taxa de fluxo de oxigênio |
1,6Mpa 800-1100L/h |
|
7 |
Dimensões externas do gabinete de controle |
500 mm x 1050 mm x 1364 mm |
|
8 |
Peso do gabinete de controle |
80KG |
Este tipo de alimentador de pó adota tecnologia estrangeira, atualiza o sistema de controle e é conveniente para limpeza de pó. O gás principal da pistola de pintura é usado como gás de alimentação de pó. O pó pulverizado é transportado para a saída do alimentador de pó através da rotação da bandeja porosa de alimentação de pó. O pó sai do balde de alimentação de pó através da pressão do gás e entra na pistola de pulverização. A velocidade do servo motor na tela de toque é ajustada para ajustar a quantidade de alimentação de pó.
|
Número |
Projeto |
Parâmetros básicos |
|
1 |
Método de entrega de pó |
Raspador tipo pneumático |
|
2 |
Capacidade de cilindro único |
3,0L |
|
3 |
Entrega de gás em pó |
Nitrogênio ou argônio |
|
4 |
Pressão do gás para entrega de pó |
0,4-1,2Mpa |
|
5 |
Taxa de alimentação de pó |
0~160g/min |
|
6 |
Precisão de entrega de pó |
±1% |
|
7 |
Taxa de fluxo de gás de entrega de pó |
0-25L/min |
|
8 |
Dimensões externas do alimentador de pó |
900 mm x 450 mm x 1650 mm |
|
9 |
Peso do alimentador de pó |
50KG |
|
Tipo/Modelo de Vaporizador |
Indireto丨Seco-Elétrico丨Alimentação |
|||||
|
|
Modelo |
Z25 |
Z40 |
Z50 |
Z100 |
Z150 |
|
Classificação de Áreas Perigosas |
|
Classe I, Divisão 1, Grupo D,T3; Ex d IIA T3 Gb |
||||
|
Aprovações |
|
UL/ULc, CE (ATEX e IECEx), PED (SEP) |
||||
|
Capacidade de vaporização |
Kg/hora |
25 |
40 |
50 |
100 |
150 |
|
|
US Gal/hora |
12.5 |
20 |
25 |
50 |
75 |
|
|
MMBTU/h |
1.1 |
1.8 |
2.2 |
4.5 |
6.8 |
|
Conexão de entrada de líquido |
|
FNPT de 1/2" |
1/2"FNPT |
FNPT de 1/2" |
3/4"FNPT |
FNPT de 3/4" |
|
Conexão de saída de vapor |
|
FNPT de 1/2" |
FNPT de 1/2" |
1/2"FNPT |
3/4"FNPT |
3/4"FNPT |
|
Pressão de Projeto (MAWP) |
|
250 psig-17,2 barg |
||||
|
Ponto de ajuste da válvula de alívio |
|
250 psig-17,2 barg |
||||
|
Pressão de teste hidrostático |
|
375 psig-25,9 barg |
||||
|
Dimensões da Unidade |
|
26,7"Cx9,5"Ax8,3"L |
67,2"C x 9,5"A x 8,3"L |
|||
|
|
|
677mmCx241mmAx210mmW |
1706mmCx241mmAx210mmW |
|||
|
Dimensões de envio |
|
34" C x 11" A x 14" L |
75"C x 11" A x 14" L |
|||
|
|
|
863mmCx280mmAx356mmL |
1905mmCx280mmAx356mmW |
|||
|
Peso de envio |
|
55 libras/25 kg |
145 lb/66 kg |
|||
|
Acessórios opcionais |
|
Kit de montagem em tanque; Kit de tubulação para montagem em tanque; Kit de montagem em parede; filtro e tubulação |
Kit de montagem em piso; Kit de montagem em parede, Kit de filtro e tubulação; Kit de regulador/medidor; Kit de válvula de drenagem |
|||
A pistola Airico-M2 utiliza propano como combustível, ar como gases de combustão e resfriamento e nitrogênio para alimentação de pó. A pistola de pulverização pode funcionar de forma contínua e estável por um longo tempo.
|
Número |
Projeto |
Parâmetros básicos |
|
1 |
Velocidade da chama |
2100m/s |
|
2 |
Método de resfriamento |
Resfriamento de ar |
|
3 |
Porosidade do revestimento |
0,1%-0,3% |
|
4 |
Força de ligação |
>85Mpa |
|
5 |
Tamanho de pó adequado para pulverização |
10-45μm |
|
6 |
Ambiente de trabalho |
Sala à prova de fogo e ventilada e à prova de som |
|
7 |
Dimensões externas da pistola de pulverização |
80mmx90mmx300mm |
